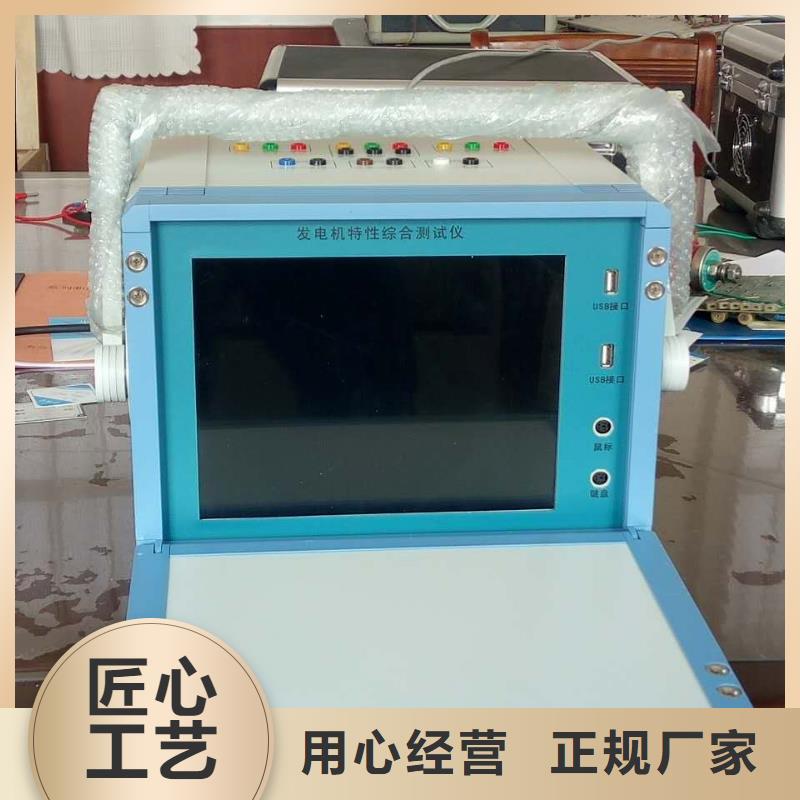

【发电机特性综合测试仪】_雷电冲击发生器自主研发

安徽合肥发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。
