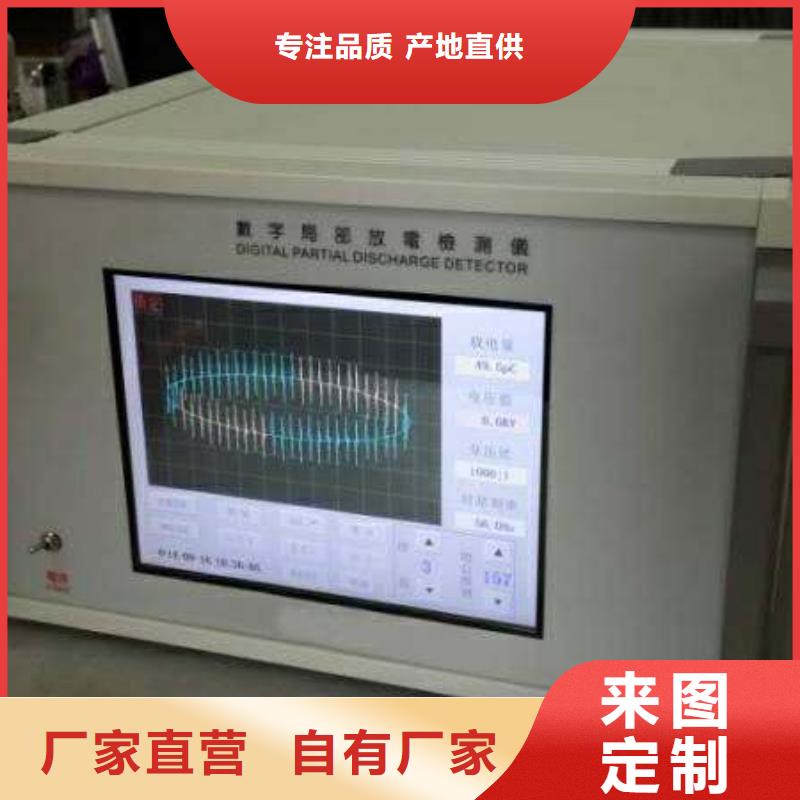

安徽合肥局部放电检测仪检测流程局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。2)开机检测开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置通过设置存储目录功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。4)背景检测：连接TEV传感器，将传感器贴在接地的金属体上（非测量源）当信号稳定时按下按键，再点击，记录下背景值。 信号检测：将传感器紧贴在检测部位。开关柜发生放电的主要部位为母排（连接处、穿墙套管，支撑绝缘件等）、断路器，电缆等设备所对应到开关柜柜壁的位置，这些设备大部分位于开关柜前面板中部及下部，后面板上部、中部及下部、侧面板的上部、中部及下部（开关柜TEV检测部位异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。7)数据记录：通过仪器的记录功能将数据保存：在首页中的【检测记录】模块可查看对应的试验数据，以供后期分析。8)生成报告：连接Type-c数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。图 检测部位示意图6.2US局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器)开机检测：开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；通过设置[超声类型]功能，可以配置试验过程中对数据的处理方式。再返回模块进入测量界面，点击右上角图标可以对US测量过程进行详细的参数设置。背景检测将传感器对着空旷的地方，当信号保持稳定时按下【停止】按键，再点击记录背景，记录下背景值。信号检测：将超声波传感器探头沿着柜体上的缝隙进行扫描检测，观察波形变化异常诊断与分析：当检测到周期性信号时进行分析，观察在连续检测模式下50Hz频率成分，100Hz频率成分的大小，并与背景信号比较，看是否有明显变化。并且开展局部放电诊断与分析，包括通过应用相位检测模式，时域波形检测模式判断放电类型；或是挪动传感器位置，寻找信号值，查明可能的放电位置。
